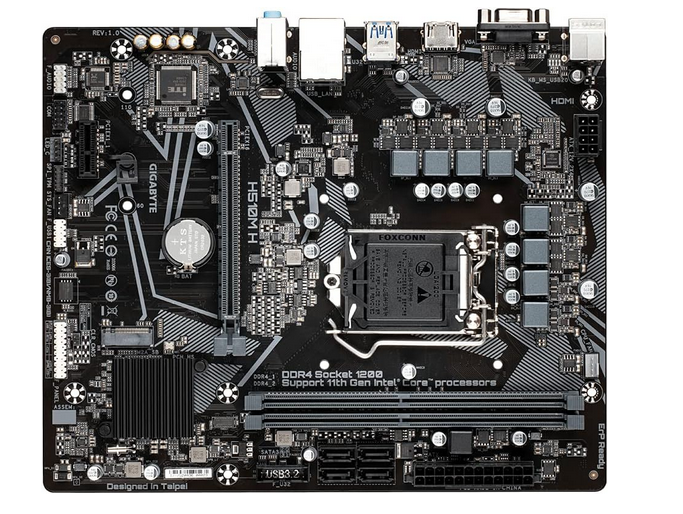

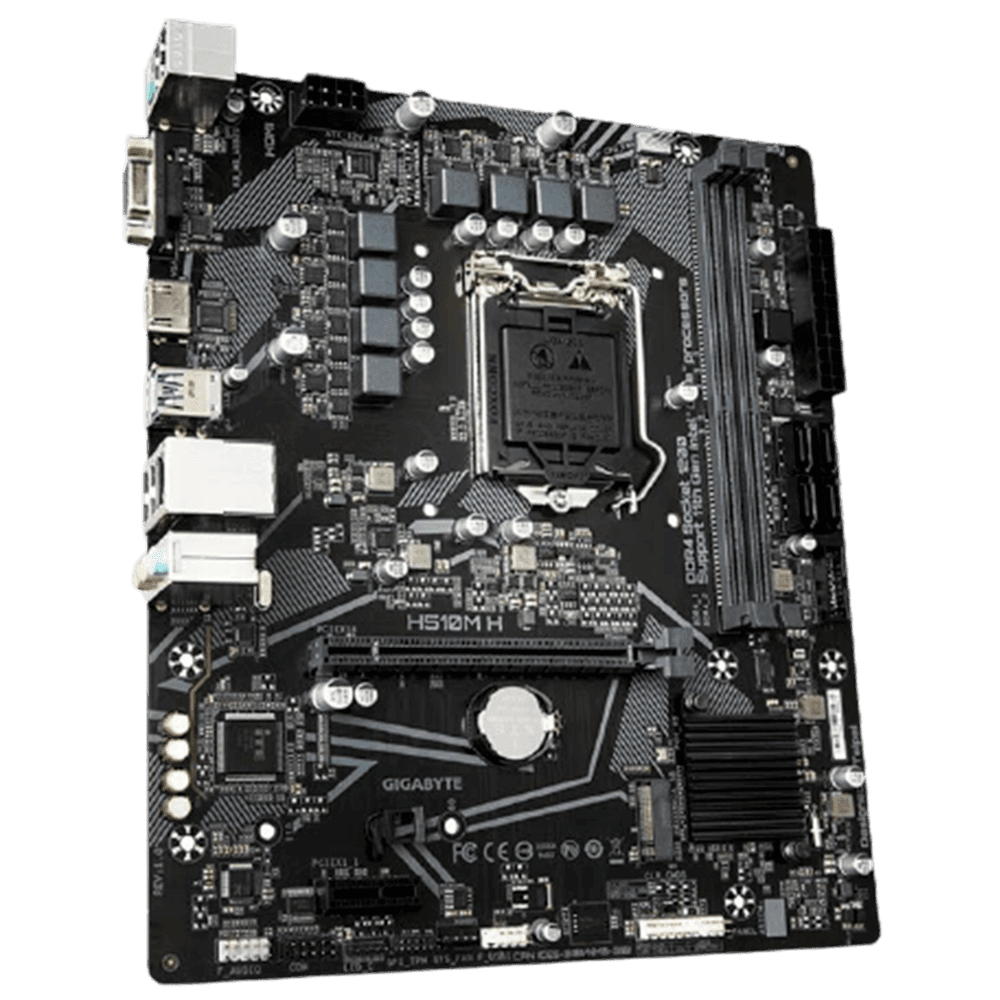

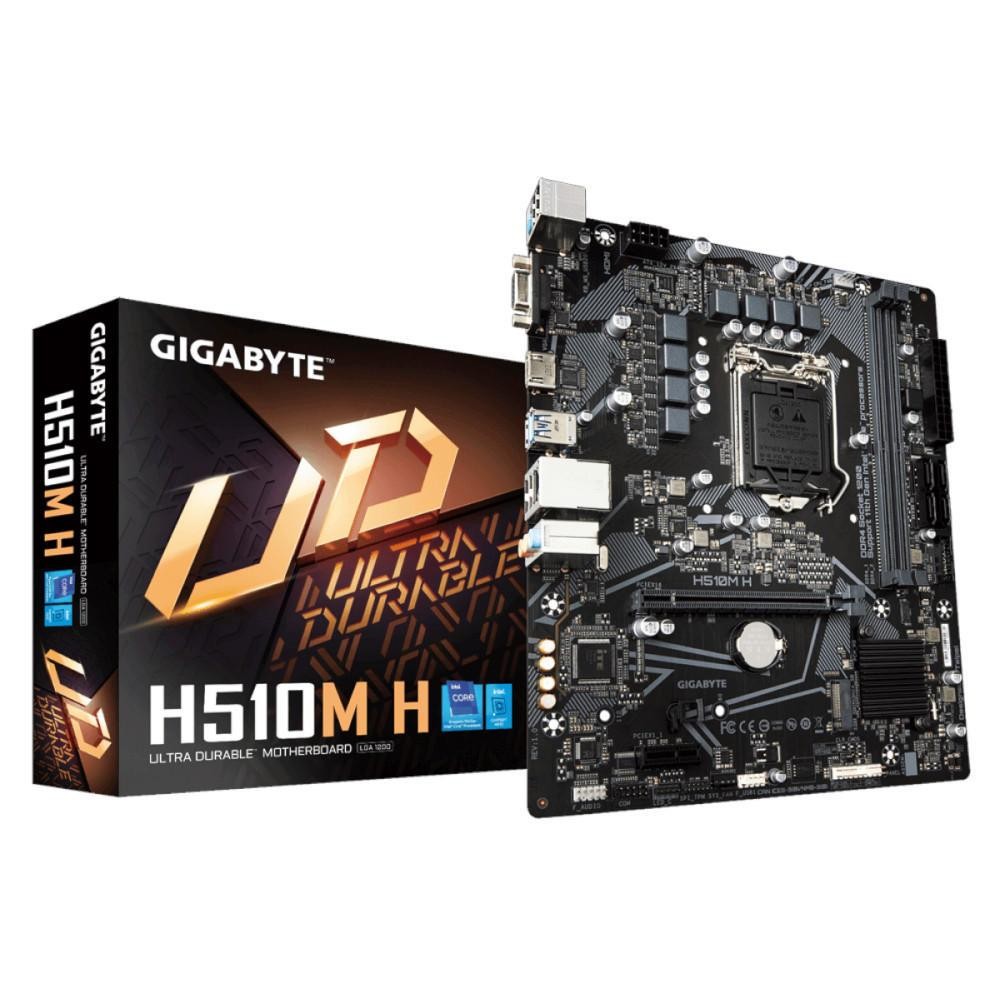

Placa Mãe Gigabyte para Intel LGA 1200 H510M H Ultra Durable 2xDDR4 mATX A capacidade máxima de memória na placa-mãe H510 é de 64 GB. Depois que a Intel atualizou o código de referência da memória, um único slot pode suportar até 32 GB. Portanto, com 2 DIMM preenchidos por canal em ambos os canais, a capacidade total de memória é de 64 GB, que estava disponível apenas em plataformas High End Desktop (HEDT). Para usuários que sempre ficam sem capacidade de memória, agora há mais largura de banda para aplicativos que usam muita memória, como renderização e edição de vídeo. Smart Fan 6 contém vários recursos exclusivos de resfriamento que garantem que o PC para jogos mantenha seu desempenho enquanto permanece fresco e silencioso. Vários cabeçotes de ventilador podem suportar ventilador e bomba PWM / DC, e os usuários podem definir facilmente cada curva de ventilador com base em diferentes sensores de temperatura em toda a placa por meio de uma interface de usuário intuitiva..
Características:
- Marca: Gigabyte
- Modelo: H510M (rev.1.0)
Especificações:
CPU:
- Pacote LGA1200
- Processadores Intel Core i9 de 11ª geração / i7 / i5
- Processadores Intel Core i9 de 10ª geração / i7 / i5 / i3 / Intel Pentium / Intel Celeron * Limitado a processadores com Intel de 4 MB Smart Cache, família Intel Celeron G5xx5.
- O Cache L3 Varia com a CPU
Chipset:
- Chipset Intel H510 Express
Memória:
- Processadores Intel Core i9 / i7 / i5 de 11ª geração : Suporte para Módulos de Memória DDR4 3200/3000/2933/2666/2400/2133 MHz
- Processadores Intel Core i9 / i7 de 10ª geração : Suporte para Módulos de Memória DDR4 2933/2666/2400/2133 MHz
- 10ª Geração Intel Núcleo i5 / i3 / Pentium / Celeron Processadores: Suporte para DDR4 Módulos de Memória 2666/2400/2133 MHz
- 2x Soquetes DDR4 DIMM com Suporte para até 64 GB (Capacidade de DIMM único de 32 GB) de Memória do Sistema
- Arquitetura de Memória Dual Channel
- Suporte para Módulos de Memória DIMM 1Rx8 / 2Rx8 ECC sem Buffer (Operar em Modo não ECC)
- Suporte para Módulos de Memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem Buffer
- Suporte para Módulos de Memória Extreme Memory Profile (XMP)
Gráfico Integrado:
- Processador Gráfico Integrado
- Suporte para Gráficos HD Intel: 1 Porta D-Sub, Suportando uma Resolução Máxima de 1920x1200, 60Hz
- 1 porta HDMI, com Suporte para Resolução Máxima de 4096x2160 a 30Hz * Suporte para versão HDMI 1.4 e HDCP 2.3.
Áudio:
- CODEC de Áudio Realtek
- Áudio de Alta Definição - 2/4 / 5.1 / 7.1 Canais
LAN:
- Chip Realtek GbE LAN (1 Gbit / 100 Mbit)
Slots de Expansão:
- 1x Slot PCI Express x16, Executando a x16 (PCIEX16) *Para Desempenho ideal, se apenas uma placa gráfica PCI Express for Instalada, Certifique-se de Instalá-la no Slot PCIEX16. (O slot PCIEX16 está em conformidade com o padrão PCI Express 4.0.) * *Suportado apenas por Processadores de 11ª Geração.
- 1x Slot PCI Express x1 (PCIEX1_1) (O slot PCIEX1 está em conformidade com o padrão PCI Express 3.0.)
Interface de Armazenamento:
- 1x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 SATA e suporte a PCIe 3.0 x4 / x2 SSD)
- 4x conectores SATA de 6 Gb/s * Consulte "1-7 Conectores internos" para ver os avisos de instalação dos conectores M.2 e SATA.
Conectores de Entrada e Saída Internos:
- 1x Conector de Alimentação Principal ATX de 24 Pinos
- 1x Conector de Alimentação ATX 12V de 8 Pinos
- 1x Cabeçalho do Ventilador da CPU
- 1x Cabeçalho do Ventilador do Sistema
- 1x Cabeçalho de Tira LED RGB
- 1x Conector M.2 Soquete 3
- 4x Conectores SATA 6 Gb/s
- 1x Cabeçalho do Painel Frontal
- 1x Conector de Áudio do Painel Frontal
- 1x Conector USB 3.2 Gen 1
- 1x Conector USB 2.0 / 1.1
- 1x Cabeçalho do Módulo de Plataforma Confiável (Apenas para o Módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
- 1x Cabeçalho de Porta Serial
- 1x Jumper Claro CMOS ? Todos os conectores de ventilador estão sujeitos a suporte AIO_Pump, Pump e ventilador de alto desempenho com capacidade de fornecer até 2A / 12V, 24W.

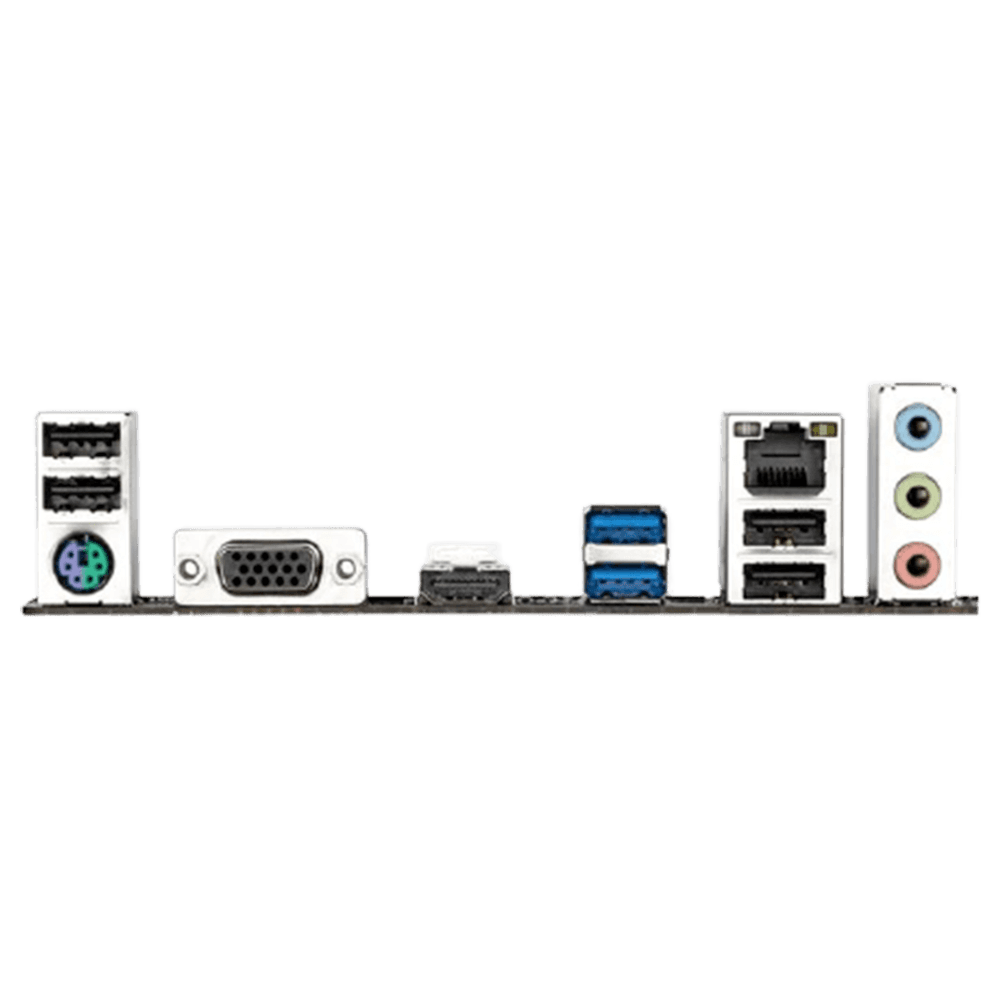

Conectores do Painel Traseiro:
- 1x Porta de Teclado / Mouse PS / 2
- 1x Porta D-Sub
- 1x Porta HDMI
- 2x Portas USB 3.2 Gen 1
- 4x Portas USB 2.0 / 1.1
- 1x Porta RJ-45
- 3x Conectores de Áudio I/O
Controller:
- Chip Controlador de I/O iTE
Formato:
-Micro ATX; 24,4 cm x 21,0 cm
